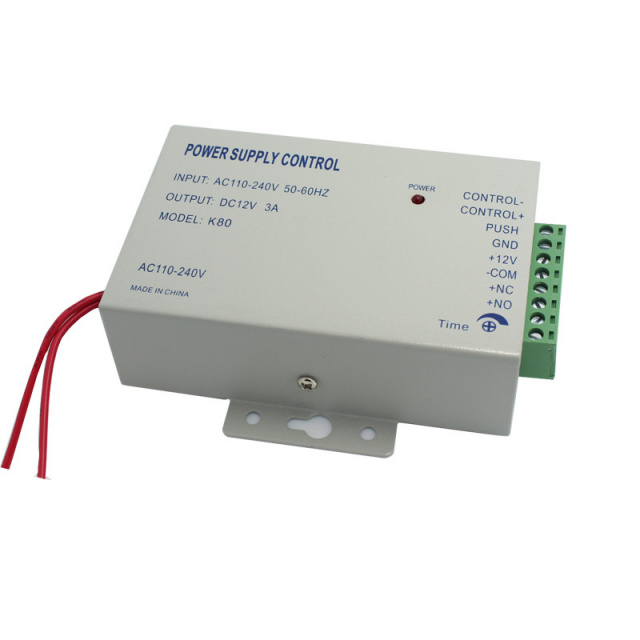

Контроллер питания K80 может использоваться в системах безопасности доступа внутри дома, квартиры, офиса, примышленного помещения и т.п. Контроллер может работать в связке с панелью контроля доступа и электромагнитными замками двух типов: открытие при подаче питания, открытие при снятии питания, а также с обоими типами одновременно.
Для использования контроллера питания домофона, электрозамка 12В, 3А нужно провести монтаж. Для монтажа на плоской поверхности на корпусе блока есть два отверстия и одно подвесное ушко с каждой стороны. Помещение, в котором будет смонтирован блок, должно соответствовать требованиям: температура -20 – +65°C, влажность воздуха 10 – 90%, помещение может быть запылено и подвержено шуму и вибрации.
Для использования блока нужно сначала подвести к нему бытовую линию питания и подключить её к двум красным проводникам, которые находятся на левом торце корпуса контроллера. После подключения к контроллеру питания должен загореться красный светодиод, обозначенный на корпусе пиктограммой Power. После этого можно начинать подключать периферийные устройства. Для подключения к блоку K80 периферийных устройств, предусмотрено 8 клемм с зажимными болтами.
Выводы, обозначенные на корпусе блока пиктограммами +NO, +NC, -COM – это выводы реле, которые предназначены для подключения к контроллеру электромагнитных замков. Причем контакты +NO и -COM используются для замков с открытием при подаче питания, а контакты +NC и -COM используются для замков с открытием при снятии питания.
В контроллере питания установлено реле высокого тока SRD-12VDC-SL-C AC250V 10A, AC125V 10A; DC30V 10A, DC28V 10A.
Выводы, обозначенные на корпусе блока пиктограммами +12V, GND – это выходное напряжение контроллера питания. Это напряжение используется для питания электромагнитных замков, панели контроля доступа, модуля беспроводной передачи данных. Условием совместимости, подключаемых к блоку устройств, является напряжение питания 12В постоянного тока и суммарный потребляемый ток не более 3А или 36Вт.
Выводы, обозначенные на корпусе блока пиктограммами GND, PUSH, используются для подключения к блоку кнопки открытия замков изнутри помещения.
Выводы, обозначенные на корпусе блока пиктограммами CONTROL+, CONTROL- управляющий сигнал от панели контроля доступа значением 5 – 24В постоянного тока.
Пиктограммой Time, на корпусе контроллера обозначен потенциометр для регулировки задержки времени закрытия замка. Время задержки может регулироваться от 0 до 15 секунд.
Внимание! При первом подключении замков, время задержки закрытия должно быть установлено на 0 секунд (установлено по умолчанию), чтобы предотвратить выход из строя замка.
Напряжение питания блока K80 110 – 260В переменного тока с частотой 50 – 60Гц.

Характеристики:

модель: K80;
входное напряжение: 110 – 260В переменного тока с частотой 50 – 60Гц;
выходное напряжение: 12В постоянного тока;
выходной ток: 3А;
реле высокого тока: SRD-12VDC-SL-C AC250V 10A, AC125V 10A; DC30V 10A, DC28V 10A;
время срабатывания реле: 20мс;
управляющий сигнал: 5 – 24В постоянного тока;
время задержки закрытия: от 0 до 15 секунд;
размеры: 105 х 91 х 34 мм;
вес: 320 г.

Комплект поставки:

контроллер питания домофона, электрозамка 12В, 3А;
руководство пользователя на английском и китайском языках.
